Как работает оптоволокно на участке между двумя устройствами
На вход передатчика поступает электрический сигнал. Электронная схема управляет источником света, которым в зависимости от системы может быть лазер или светодиод. Его излучение вводят в волокно. С этого места данные проходят по оптическому участку в виде изменений света.
На другом конце стоит фотодетектор, обычно фотодиод. Он преобразует пришедший свет в электрический сигнал. Дальше электроника приёмника обрабатывает его и передаёт подключённому оборудованию. Передатчик и приёмник часто объединены в одном модуле, который называют трансивером. Его устройство описано в справочнике The Fiber Optic Association.
Фотодиод при этом не читает текст сообщения и не собирает изображение. Он выполняет физическое преобразование сигнала, после которого с результатом работает подключённая электроника. Поэтому выражение «данные идут по стеклу» описывает только среднюю часть пути. Для работающего соединения нужны устройства с обеих сторон.
Как из изменений света получаются единицы и нули
Представим учебную систему с двумя уровнями света. В заранее определённые моменты приёмник различает высокий и низкий уровень. Условно высокий означает единицу, низкий означает ноль. Последовательность таких состояний переносит двоичные данные.
Здесь имеет значение порядок состояний. Постоянное свечение одной и той же мощности не передаст произвольную последовательность нулей и единиц в этой модели. Передатчик должен менять сигнал по принятому правилу, а приёмник должен различать эти изменения. Такое управляемое изменение света называют модуляцией.
Объяснение через включение и выключение удобно для знакомства с принципом, но у него есть граница. В реальном оборудовании низкий уровень не обязательно означает полное отсутствие света. Существуют и способы передачи с несколькими уровнями мощности, описанные в том же справочнике FOA. Поэтому отдельная вспышка не обязана соответствовать ровно одному биту во всех системах.
Есть системы, которые учитывают фазу световой волны: положение её колебания относительно опорной волны. Вместе с амплитудой, величиной этих колебаний, она даёт дополнительные различимые состояния сигнала. Такой приём называют когерентным; его принцип объясняет производитель оборудования Ciena. Для первого знакомства достаточно помнить, что информация связана с управляемыми изменениями света. Конкретный способ считывания зависит от оборудования.
Почему свет остаётся в стеклянной нити

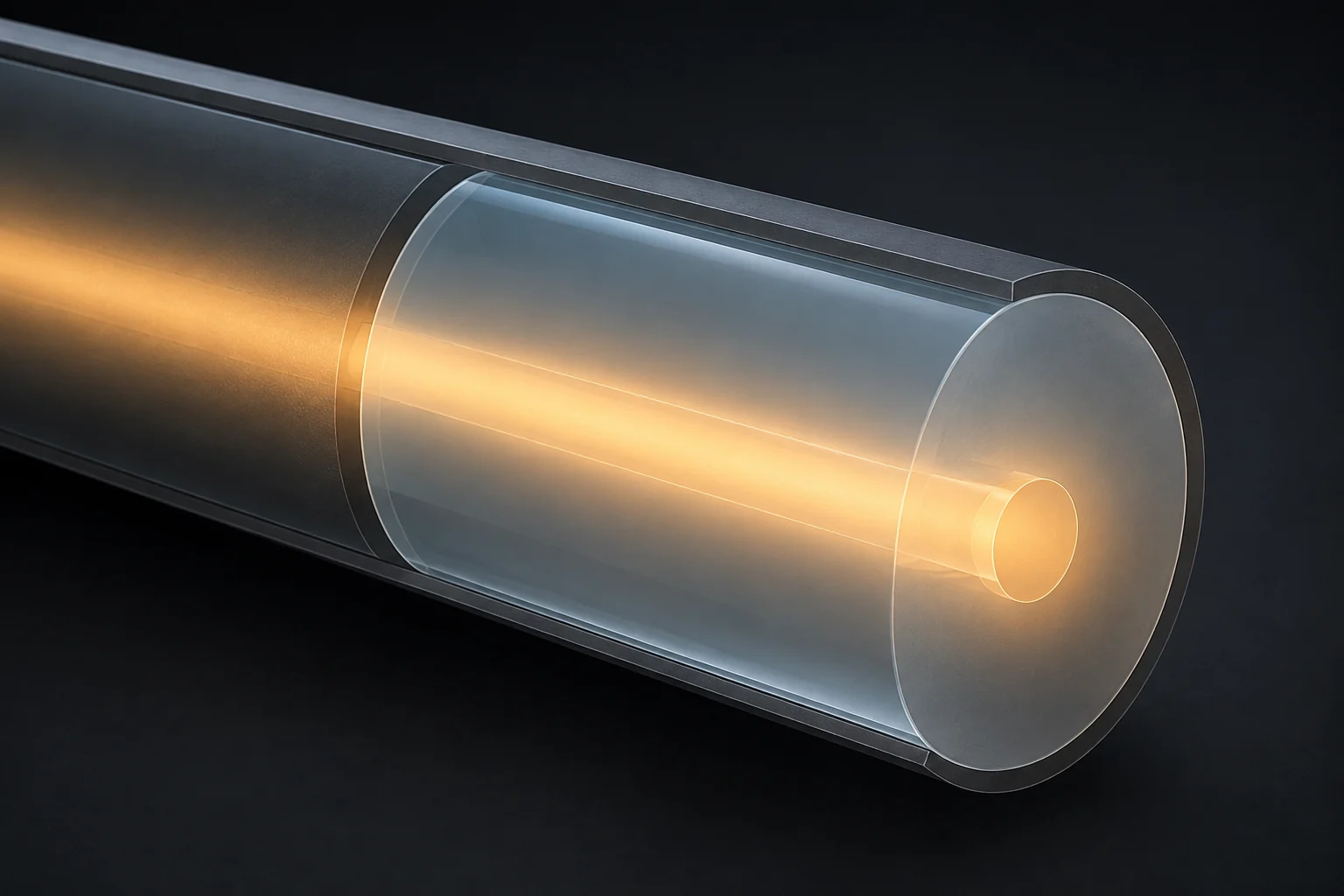

Обычное стеклянное волокно имеет сердцевину и окружающую её стеклянную оболочку. У сердцевины выше показатель преломления. Этот показатель описывает, как свет распространяется в материале. Разница между двумя областями помогает направлять свет вдоль волокна.
На учебной схеме это часто рисуют как луч, который зигзагом отражается от границы сердцевины и оболочки. При подходящем угле возникает полное внутреннее отражение: луч возвращается внутрь. Зеркального покрытия для этого не требуется. Направление света связано с оптическими свойствами самих материалов, как поясняет Corning в словаре оптоволоконных терминов.
Зигзаг помогает понять принцип, но не показывает точную картину светового поля. Свет имеет волновую природу, и в одномодовом волокне часть поля захватывает оболочку. Поэтому нарисованную линию нельзя воспринимать как фотографию траектории световой частицы.
Снаружи стекло защищает полимерное покрытие. Оно выполняет другую задачу, чем оптическая оболочка. Распространённый диаметр стеклянной оболочки составляет 125 мкм, но весь кабель может быть значительно толще. Это общий пример из справочника FOA о волокне, а не характеристика любого изделия. Значение разных размеров разобрано в статье о толщине оптоволокна.
Почему дошедший свет ещё нужно правильно прочитать
По мере распространения сигнал меняется. Часть оптической мощности теряется, а импульсы могут растягиваться во времени. Это разные явления, и наличие света на выходе само по себе ещё не доказывает, что приёмник уверенно различит данные.
| Явление | Что меняется | Что это означает для приёма |
|---|---|---|
| Затухание | Мощность света уменьшается | Сигнал может стать слишком слабым для приёмника |
| Дисперсия | Импульс растягивается во времени | Соседние импульсы могут перекрываться, затрудняя различение данных |
Потери возникают в самом волокне и в соединениях. Дисперсию следует оценивать отдельно от ослабления: более мощный сигнал тоже может иметь искажённую форму. Эти ограничения разобраны в руководстве FOA по оптическим линиям передачи.
При оценке линии отдельно проверяют мощность дошедшего света и различимость изменений, которыми закодированы данные. Хороший результат по одному параметру не заменяет проверку другого. Поэтому возможности соединения оценивают по совместной работе линии и оборудования, а не по одному признаку наличия света.
Несколько каналов внутри одной нити

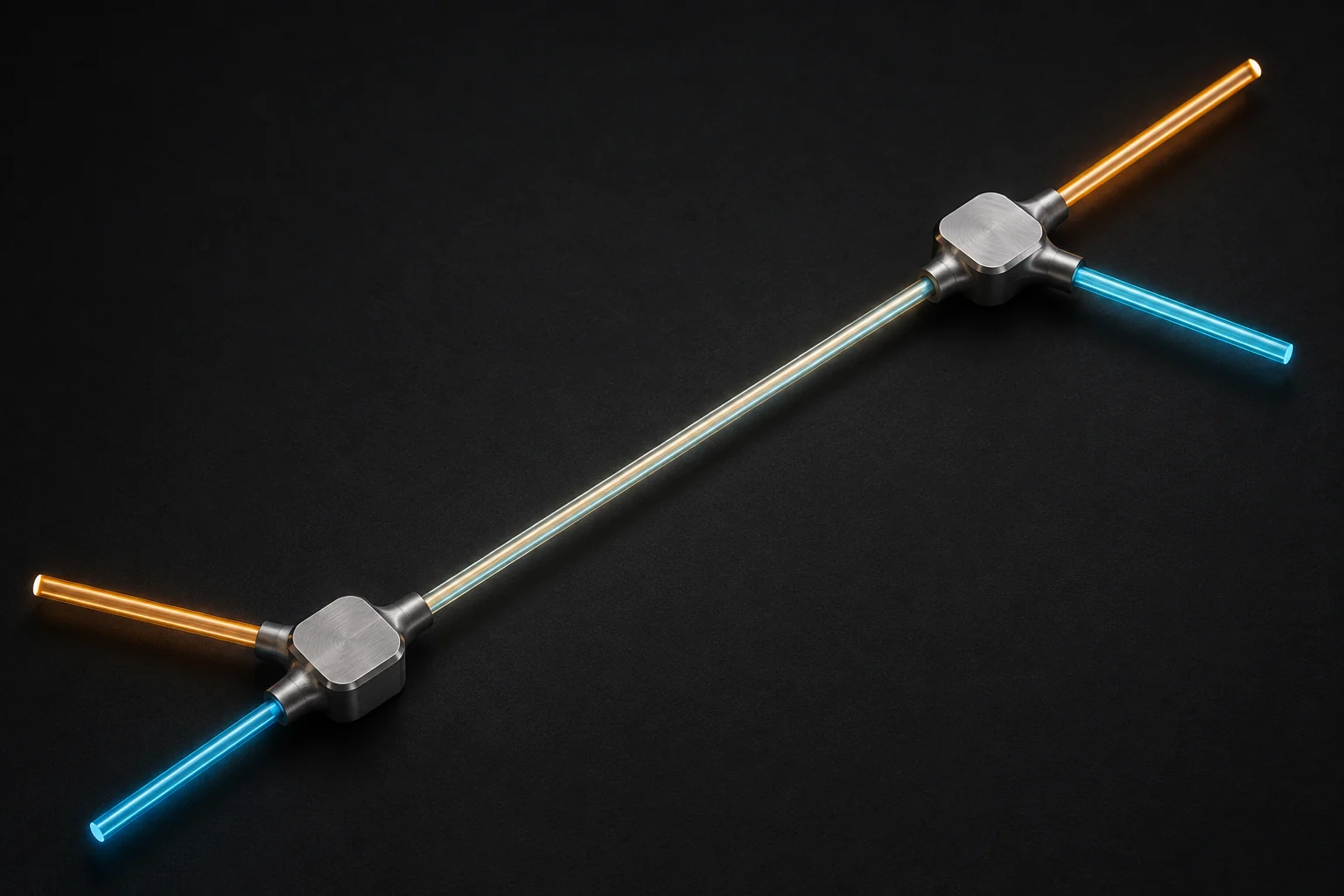

По одному волокну можно одновременно передавать сигналы на разных длинах волн. Оборудование объединяет их перед отправкой и разделяет на приёмной стороне. Такой способ называют спектральным уплотнением, или WDM. Его работу описывает руководство Cisco по DWDM.
На рисунках эти каналы удобно обозначать разными цветами. Цвет в такой схеме лишь помогает отличить одну длину волны от другой; он не показывает видимый глазу радужный поток в кабеле. Физически нить остаётся общей, а каналы разделяет оптическое оборудование.
Количество каналов тоже нельзя определить по внешнему виду нити. Для него нужны сведения о системе передачи. Если в характеристиках встречаются числа с обозначением «нм», их смысл разобран отдельно в статье о длинах волн 1310 и 1550 нм.
Частые вопросы
Может ли одна нить передавать данные без оборудования?
Для связи нужны источник управляемого света и приёмник. Волокно само не создаёт сигнал и не превращает его в данные для устройства. Даже если свет физически проходит через нить, это ещё не готовая линия связи: оборудование должно задать способ передачи и обработать результат приёма.
Любая оптическая связь работает как мигающий фонарик?
Это полезная модель простейшей передачи с двумя уровнями. Она объясняет связь между изменениями света и данными, но не охватывает все способы модуляции. В оборудовании применяют несколько уровней сигнала, а когерентные системы используют также фазу. Поэтому слово «мигание» стоит воспринимать как начальное объяснение.
Как данные идут в обратную сторону?
Один вариант использует отдельное волокно для каждого направления. Другой разделяет направления по длинам волн внутри одной нити. Например, такой принцип применяется в GPON, что показано в объяснении технологии от Cisco. Устройство линии определяет, какой вариант используется.
Если согнуть волокно, свет перестанет проходить?
Сам факт плавного изгиба не означает прекращение связи. Слишком сильный изгиб способен увеличить потери света, даже когда стекло ещё не разорвано. Чувствительность зависит от конструкции волокна. Поэтому целая на вид нить и нить с допустимыми оптическими потерями не всегда одно и то же.
Можно ли узнать скорость связи по толщине волокна?
Одного диаметра недостаточно. Скорость готового соединения зависит от передатчика, приёмника и характеристик линии, включая потери и искажения сигнала. Размеры нужны для описания конструкции и совместимости компонентов, но сами по себе не назначают количество данных, которое оборудование сможет передать за секунду.
Что уточнить перед выбором линии
Попросите указать, для какого оборудования и типа соединения предназначено волокно. Характеристики материала стоит читать вместе с требованиями передатчика и приёмника. А чтобы понять различия между средами передачи, прочитайте сравнение оптоволокна и медного кабеля.
