Оптоволокно и медный кабель: в чём разница при передаче данных

Оптоволокно и медный кабель передают один поток разными сигналами

Оптический передатчик преобразует электрический сигнал в световой. Волокно направляет свет, а приёмник на другом конце снова получает электрический сигнал для оборудования. Так устроена передача в объяснении Corning. Подробности о кодировании вынесены в статью «Как свет передаёт данные».

Витая пара передаёт данные электрически, поэтому в таком участке оптического преобразования нет. Передаваемый файл при этом не меняется. Среда определяет способ переноса сигнала и требования к линии, но не формат документа или качество изображения внутри файла.

Для выбора кабеля нужны тип интерфейса и подходящее оборудование на обоих концах. Бухта оптоволокна сама по себе не задаёт скорость будущего соединения.

Что именно называют скоростью

У слова «скорость» в разговоре о сети несколько значений. Если их смешать, паспорт кабеля легко принять за обещание скорости скачивания.

Пропускной способностью часто называют доступный объём передачи в секунду. При чтении спецификации уточняйте, идёт ли речь о номинале интерфейса или о фактически измеренном потоке. Часть передачи занимает служебная информация протоколов, а оборудование имеет собственные ограничения обработки. Поэтому цифра на порте не равна скорости полезного файла. Эти различия раскрыты в материале Cisco о производительности сети.

Ещё одна путаница связана с единицами. В байте восемь бит: 1 Гбит/с при простом переводе единиц даёт 125 МБ/с. Это арифметический ориентир до служебных расходов, без обещания такого результата при копировании.

Мегагерцы в характеристиках витой пары означают частотную полосу. Например, для Cat 6A указывают 500 МГц; из этого не следует скорость 500 Мбит/с. В таблице Fluke Networks по кабельным стандартам та же категория поддерживает 10GBASE-T. Связь между полосой и передачей данных задаёт технология интерфейса, прямой замены единиц здесь нет.

Задержка тоже не следует из названия материала. Время ответа складывается из прохождения пути и обработки запроса. Если задержку создаёт приложение, замена участка кабеля её не устранит. Cisco отдельно оговаривает эту границу. Поэтому обещание «оптика всегда уменьшает ping» требует проверки всей цепочки связи.

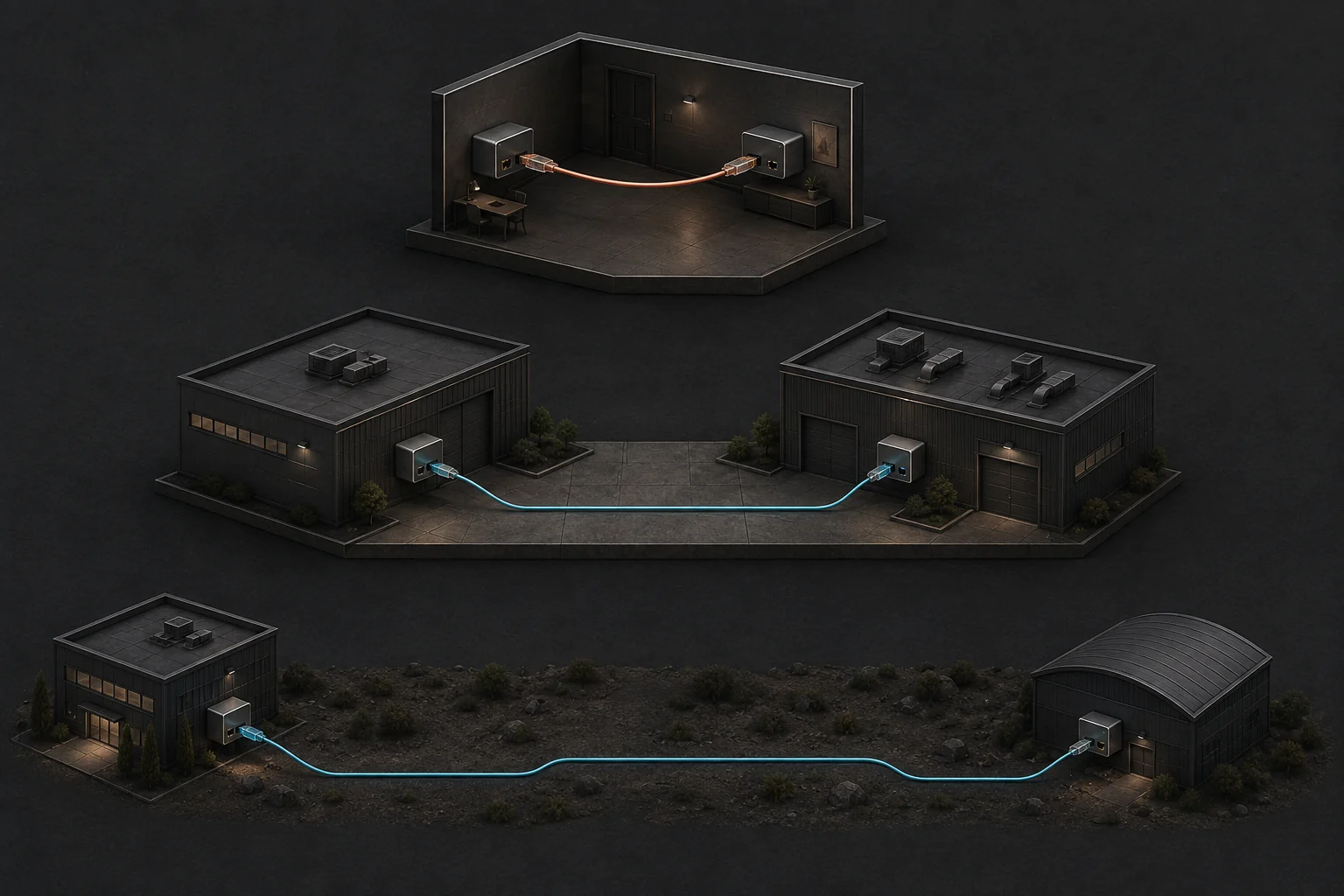

Одинаковые 10 Гбит/с, разная длина линии

Сравнение при одной скорости помогает увидеть преимущество оптики в расстоянии. Числа ниже относятся к указанным сочетаниям интерфейса и среды.

Медная строка опирается на таблицу Fluke Networks выше, оптические - на спецификацию модулей Cisco. Это примеры поддерживаемых линий, а не пределы всех медных и стеклянных кабелей.

Для Cat 6A речь о полном канале с соединениями, соответствующем требованиям. Возможности конкретного порта тоже нужно сверить. Для оптики требуется подходящая пара передатчика и приёмника, нужный тип волокна и допустимые потери линии. Надпись «одномодовое» без этих данных не обещает 10 км.

В паспорте оптического оборудования встречаются и длины волн. Они описывают световой сигнал, не скорость сети. Об их смысле можно прочитать отдельно в материале «1310 и 1550 нм».

Что ограничивает кабель на реальной трассе

Рядом с силовым оборудованием электрические помехи могут влиять на медную передачу. Световой сигнал в стекле к таким наводкам нечувствителен. Это физическое отличие рассматривает Corning в сравнении промышленных линий.

Но стеклянное волокно и готовый кабель - разные объекты. У кабеля может быть металлическая броня. Отсутствие электрической проводимости у стекла не означает, что вся кабельная конструкция состоит из диэлектриков. Электроника на концах также остаётся частью системы, которую нужно учитывать при проектировании.

У самой оптики есть потери. Загрязнение торцов разъёмов, неудачные соединения и чрезмерные изгибы способны ухудшить линию. В многомодовом волокне расстояние ограничивает и дисперсия: сигнал растягивается во времени, что мешает различать переданные данные. Эти причины перечислены в руководстве Fluke Networks по неисправностям оптики.

Поэтому выбор оптики снимает вопрос электрических наводок на среду, но сохраняет требования к монтажу и проверке соединений. Фраза «стекло передаёт без потерь» для реальной линии неверна.

Когда питание важнее запаса дальности

Для камеры или точки доступа полезна возможность получить данные и питание по одному медному кабелю. Это технология PoE, Power over Ethernet. Она работает при совместимых устройствах и подходящей кабельной линии; наличие сетевого разъёма само по себе поддержку PoE не доказывает.

Обычное стеклянное волокно не заменяет проводники электропитания. Если устройство принимает только медный Ethernet, при оптической линии понадобится оборудование преобразования сигнала и источник питания для него. В комбинированном кабеле световой поток идёт по волокну, а питание - по медным жилам. Такой подход описывает Fluke Networks в разделе о питании оптической сети.

Для короткого подключения устройства с PoE медь позволяет использовать предусмотренное питание. Если расстояние превышает допустимое для выбранного медного интерфейса или на трассе существенны электрические помехи, есть основание рассмотреть оптику. В этом случае питание оконечного оборудования нужно решить отдельно.

Что уточнить перед покупкой

Начните с описания двух точек, которые предстоит соединить. Например, «камера с PoE и ближайший коммутатор» даёт больше полезных условий, чем «нужен быстрый кабель». Затем соберите данные:

• требуемая скорость интерфейса и длина кабельного пути;
• доступные порты на обоих концах и их ограничения;
• категория медного канала либо тип оптического волокна;
• условия трассы, включая электрические помехи и конструкцию кабеля;
• способ питания устройства и оборудования преобразования;
• требования к проверке готовой линии.

Последний пункт защищает от покупки по одной маркировке. Как указывает Fluke Networks в руководстве по стандартам, соответствие отдельных компонентов не гарантирует результат после монтажа. Нужны корректная сборка линии и её проверка.

Если сравниваете стоимость, запросите две комплектации под эти же условия, включая оборудование на концах и соединения. Цена метра не даёт цены работающего канала. Без такой сметы вывод «медь дешевле» или «оптика выгоднее» остаётся предположением.

Частые вопросы

Оптоволокно всегда быстрее витой пары?

Нет. Оба соединения могут работать на одинаковой номинальной скорости, например 10 Гбит/с. Преимущество оптики в рассмотренных примерах - возможность сохранить эту скорость на большей длине. Результат передачи файла зависит ещё и от оборудования, поэтому материал кабеля не заменяет характеристики канала.

Почему для меди часто называют 100 метров?

Это длина канала для определённых вариантов Ethernet по витой паре, включая рассмотренный 10GBASE-T на Cat 6A. Число нельзя переносить на любую медную технологию. Даже в этой категории нужно учитывать соединения, соблюдение требований к каналу и ограничения конкретного оборудования.

Можно ли передать PoE по оптоволокну?

По самому стеклянному волокну обычное питание PoE не передают. В системе с оптическим участком его можно подать на медном окончании через подходящее оборудование. Этому оборудованию тоже нужен источник питания. Наличие оптического соединения вопрос электропитания не решает.

Достаточно заменить медный кабель оптическим?

Нет, нужно проверить интерфейсы. Оптическая передача требует передатчика и приёмника, совместимых с выбранным волокном и друг с другом. Если оконечное устройство принимает электрический Ethernet, потребуется преобразование сигнала. Простая замена пассивного кабеля не меняет возможности порта.

У оптоволокна бывают потери сигнала?

Да. Свет ослабевает при прохождении волокна, потери добавляют соединения; загрязнение и изгибы могут ухудшить ситуацию. Поэтому оптическую линию проверяют на соответствие требованиям оборудования. Нечувствительность к электрическим наводкам не означает отсутствие оптических потерь.

Если вы уже сопоставили оптоволокно и медный кабель по условиям трассы, следующий шаг - разобраться в соединениях. Прочитайте, чем отличаются сварка волокна и разъёмное соединение, чтобы понимать состав будущей линии.
