Как читать G.657.A2
G.657 - номер рекомендации Международного союза электросвязи, ITU-T. Буква A указывает категорию, цифра 2 уточняет подкатегорию. Внутри категории A волокна A1 и A2 различаются требованиями к макроизгибным потерям, то есть дополнительным потерям света при изгибе волокна. Для A2 эти требования строже.
Категория A соответствует требованиям G.652.D. Поэтому упоминание G.652.D рядом с A2 не означает, что продавец перечислил два несовместимых типа. Такое сочетание предусмотрено самим стандартом. Эти отношения описаны в разделе 1 ITU-T G.657, редакция 08/2024.
Однако номер подкатегории не стоит читать как общую оценку товара. Для сравнения двух предложений всё ещё нужны их спецификации. Запись A2 сама по себе не говорит, кто изготовил волокно и какие документы продавец передаст вместе с ним.
Стандарт, спецификация и паспорт отвечают на разные вопросы
Предлагаем читать комплект документов в таком порядке. Сначала определить категорию, затем найти точное изделие и после этого связать его с конкретной поставкой. Это способ проверить сведения перед заказом; название и состав сопроводительных документов уточняют у поставщика.
| Документ или запись | Что в нём искать | Чего он сам по себе не подтверждает |
|---|---|---|
| Обозначение стандарта | Рекомендацию, категорию и редакцию, на которую ссылаются | Происхождение товара и измеренные значения |
| Спецификация изготовителя, или datasheet | Название продукта, исполнение, пределы параметров и условия проверки | Что именно этот продукт лежит на предлагаемой катушке |
| Этикетка катушки | Идентификатор, обозначение изделия и другие сведения, которые нанесены изготовителем | Полный набор характеристик из документации |
| Паспорт партии или сопроводительный документ | Связь с партией либо катушкой, заявленные параметры и ссылки на документы | Проведение каждого возможного испытания, если об этом нет записи |
| Протокол измерений | Проверенный объект, результат, единицы и условия измерения | Параметры, которые в этот протокол не входят |
Название «паспорт качества» не освобождает от чтения содержимого. Посмотрите, есть ли в нём результаты, пределы допуска или только заявление о соответствии. Если продавец прислал общий PDF изготовителя, уточните, каким документом он связывает его с предлагаемым товаром.
Для такой проверки не требуется самостоятельно переписывать весь стандарт. Достаточно сначала найти точное название продукта и идентификатор поставки. Если они не совпадают между документами или отсутствуют, задайте поставщику этот конкретный вопрос.
Одинаковое A2 не означает одинаковое изделие

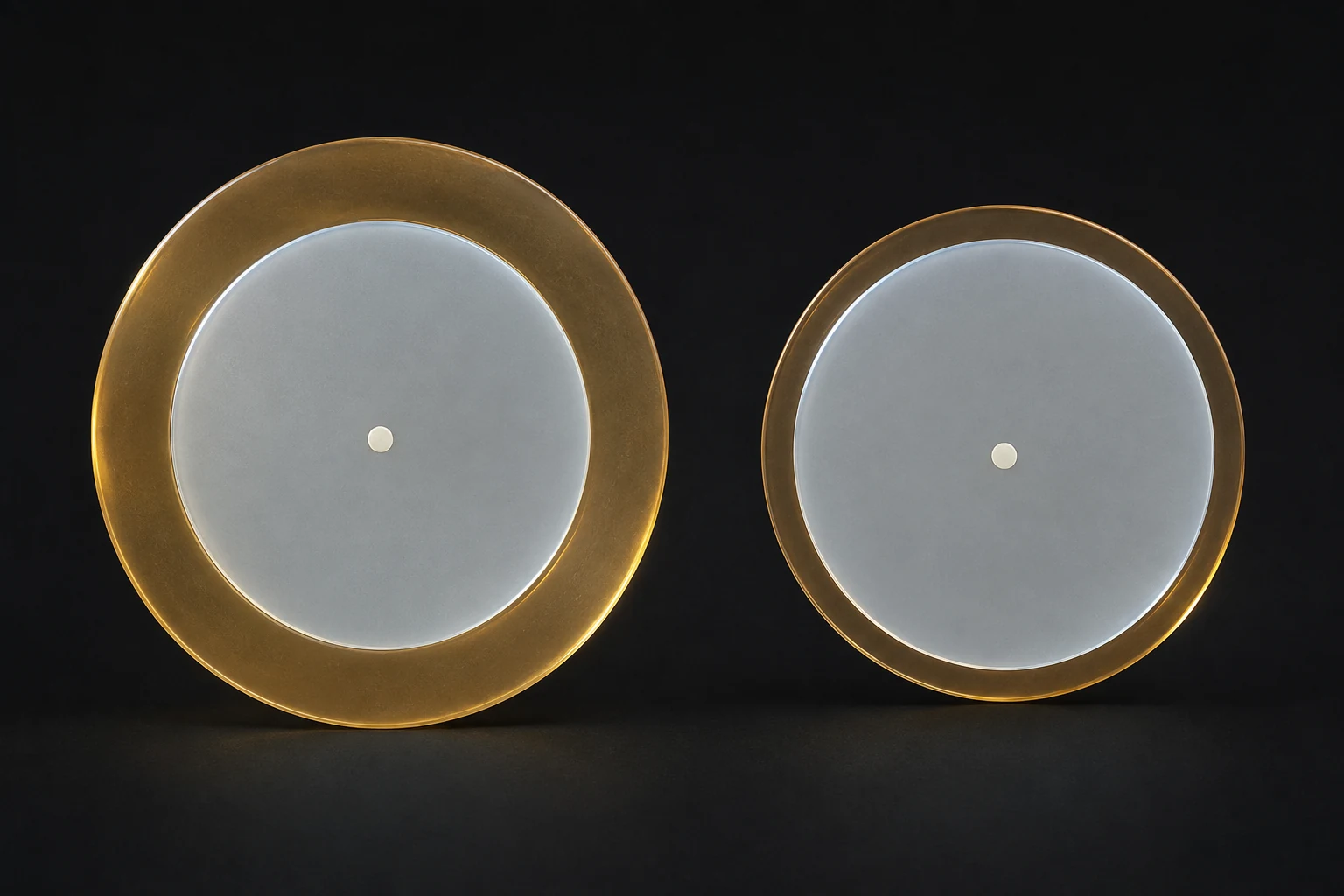

В спецификации Prysmian BendBright A2 от ноября 2023 года указан номинальный диаметр покрытия 242 мкм. У отдельного продукта BendBright A2 200 в документе от августа 2024 года он составляет 200 мкм. Оба документа ссылаются на G.657.A2. Это примеры из спецификации BendBright A2 и спецификации BendBright A2 200.
Эти числа показывают, зачем уточнять исполнение. Они относятся к названным продуктам Prysmian и не описывают любое волокно A2 из другого каталога. В документе на версию 200 мкм изготовитель отдельно оговаривает, что спецификация относится к продукту в состоянии поставки Prysmian.
Когда в предложении написано просто «диаметр волокна», попросите назвать измеряемый слой и допуск. Сравнивать две строки с одинаковыми единицами имеет смысл после этого уточнения. Разницу между размерами слоёв объясняет статья о толщине оптоволокна.
Как читать число в характеристиках
В документе BendBright A2 предел затухания составляет 0,35 дБ/км при 1310 нм и 0,20 дБ/км при 1550 нм. Здесь затухание описывает потери оптического сигнала на единицу длины. Обе величины указаны как верхние границы в спецификации Prysmian.
Запись о верхней границе не означает, что на каждой катушке измерили ровно это значение. В паспорте или протоколе ищите отдельное поле с результатом. Если перед вами только спецификация, называйте число пределом спецификации.
Так же внимательно читайте пометку «типичное значение». В документе Prysmian для таких данных есть отдельный раздел. Не подставляйте типичную величину вместо гарантированного предела или результата измерения. При сравнении предложений полезно выписать название параметра, единицы, условия и вид значения рядом с самим числом.
Изгиб волокна и ограничения кабеля

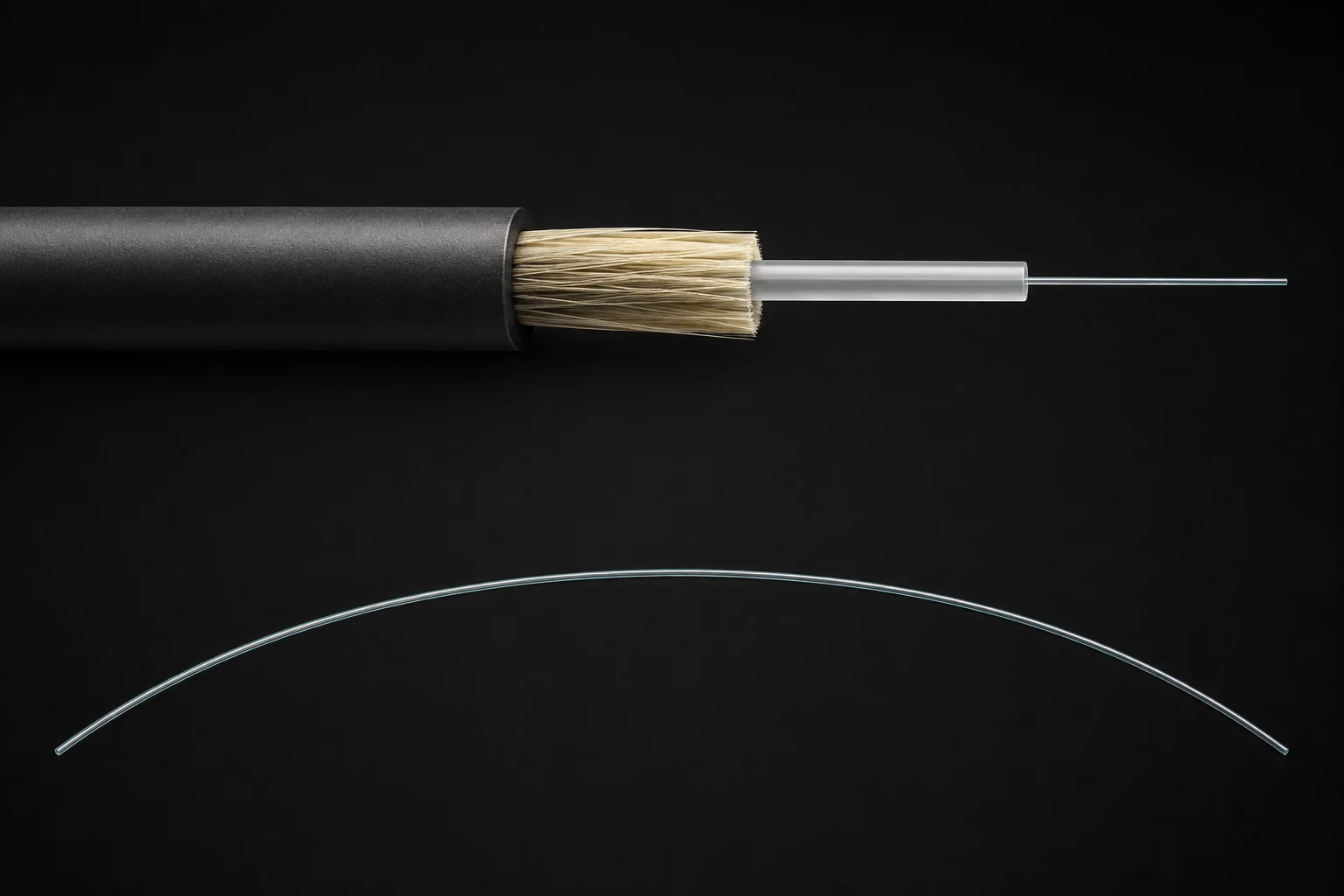

В испытании на макроизгиб потери связаны с длиной волны, радиусом и числом витков. Конструкция кабеля тоже влияет на поведение находящегося внутри волокна. Поэтому вырванное из таблицы число радиуса не задаёт универсальных условий обращения с готовым кабелем. Это различие раскрыто в разделе 6.6 ITU-T G.657.
У готового изделия ищите собственные ограничения. Например, в документации Corning DualDrop характеристики кабеля, волокна и разъёмов вынесены в разные блоки; отдельно указаны температурные условия хранения, монтажа и эксплуатации. Это пример того, как изготовитель описывает сборку в спецификации DualDrop.
Если интересует физическая сторона изгиба, перейдите к объяснению, почему стеклянное оптоволокно гнётся. При чтении предложения на кабель оставьте его ограничения отдельной строкой, даже если категория волокна уже известна.
Что запросить перед заказом
Вместо общей просьбы «пришлите характеристики A2» можно отправить такой запрос.
- Укажите изготовителя, полное название и исполнение предлагаемого волокна.
- Пришлите спецификацию именно этого продукта с датой или номером редакции.
- Уточните диаметр покрытия и допуск; поясните, к какому слою относится диаметр в предложении.
- Сообщите, какой идентификатор связывает этикетку катушки с сопроводительными документами.
- Укажите, какие параметры представлены результатами измерений партии или катушки, а какие взяты из общей спецификации.
- Перечислите документы, которые будут переданы вместе с поставкой.
Этот список можно сократить до нерешённых вопросов. Например, если изготовитель и артикул уже известны, сосредоточьтесь на исполнении и документах партии. Отсутствующее поле лучше назвать в переписке прямо, чтобы получить ответ на него, а не ещё одну общую презентацию продукта.
Вопросы о маркировке
G.657.A2 - это название производителя?
Нет. По этой записи нельзя установить завод или торговую марку. Найдите изготовителя и полное название изделия в предложении, затем сверьте их с документацией. Ссылка на известную компанию полезна только тогда, когда понятно, какое отношение её продукт имеет к поставке.
A2 всегда лучше A1?
У A2 строже требования к макроизгибным потерям. Для покупки слово «лучше» слишком общее: оно не уточняет нужный параметр. Сравните конкретные спецификации и исполнение, включая покрытие и комплект документов. Уточните, какое требование вашего заказа должно стать основанием для выбора A2.
Можно ли определить диаметр покрытия по A2?
Однозначно определить его нельзя. Приведённые выше продукты Prysmian показывают, что одна категория встречается у разных исполнений покрытия. Запрашивайте значение с допуском для выбранного артикула. Если в ответе указан лишь «диаметр», уточните, что именно измеряют.
Соответствие G.652.D подтверждает совместимость готовой сборки?
Оно описывает характеристики волокна. Готовая сборка содержит другие элементы, которые тоже нужно идентифицировать. В примере Corning отдельно перечислены варианты разъёмов и их характеристики. Для сравнения сборок понадобится документация на каждую из них, а одной записи о волокне недостаточно.
Что делать, если есть спецификация, но нет протокола партии?
Уточнить, какие сведения поставщик может подтвердить для отгружаемого материала и какие документы передаст. Не записывайте предельные значения из спецификации как измеренные результаты. Решение о достаточности документов принимайте по требованиям своего заказа; название категории не закрывает этот вопрос автоматически.
Перейти к конкретному волокну
Для выбранного G.657.A2 запросите спецификацию и состав сопроводительных документов. В обращении укажите товар и недостающие сведения из списка выше. Если затруднение вызывает сравнение характеристик на разных длинах волн, сначала прочитайте, что означают 1310 и 1550 нм.
