Почему оптоволокно гнется, хотя стекло хрупкое
Хрупкость описывает разрушение материала, а гибкость зависит ещё и от размеров изделия. При изгибе внешняя сторона стеклянной нити растягивается, внутренняя сжимается. Чем тоньше стекло при одинаковом радиусе изгиба, тем меньше деформация на его поверхности. Поэтому способность тонкой нити изгибаться не требует превращения стекла в мягкий материал.
Радиус описывает крутизну дуги: у широкого изгиба он больше, у тесного меньше. В расчётах механики имеет значение диаметр стеклянной части волокна. Наружный диаметр с покрытием обозначает уже другой размер. Эту зависимость разбирает Corning в разделе о механических напряжениях.
Когда в описании товара встречаются несколько диаметров, сначала уточните, к каким слоям они относятся. Сравнивать толщину стекла одного изделия с наружным диаметром другого бессмысленно. Отдельный разбор толщины оптоволокна помогает прочитать такие обозначения.
Что делает полимерное покрытие

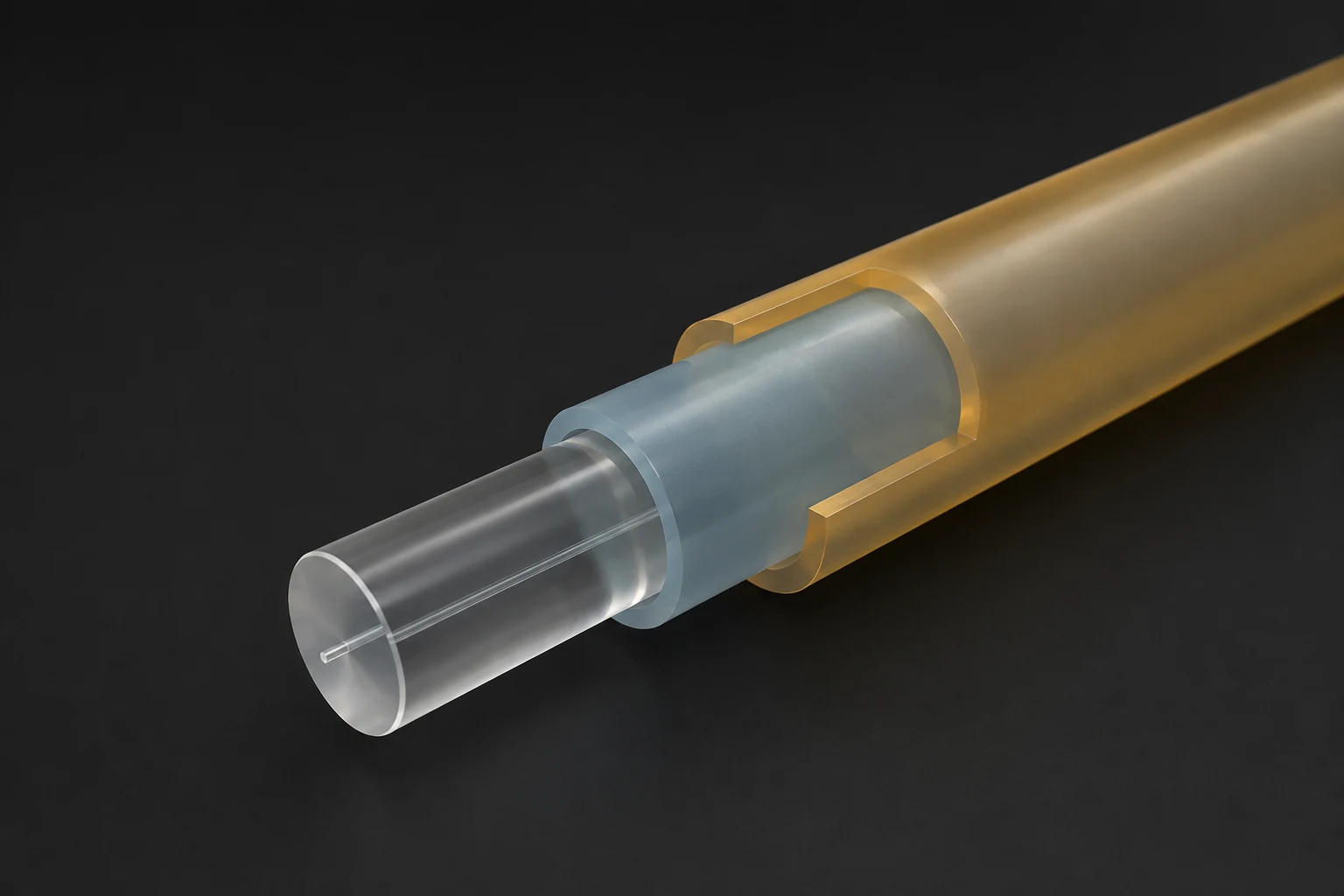

На поверхность стекла наносят защитный полимер. В распространённой двухслойной конструкции внутренний слой мягче: он смягчает внешние механические воздействия. Более жёсткий наружный слой защищает от истирания. Такое устройство описано в обзоре покрытий Corning.
Покрытие помогает сохранить прочность стекла. Царапина или другой поверхностный дефект создаёт участок концентрации напряжения, где разрушение становится вероятнее. Поэтому состояние поверхности имеет значение даже для нити, которая выглядит гибкой.
У покрытия есть и оптическая задача. Неравномерное давление способно вызвать мелкие деформации волокна, из-за которых часть света теряется. Покрытие уменьшает передачу таких воздействий на стекло. Результат зависит от конструкции слоёв, поэтому одно слово «полимер» ещё не описывает их свойства.
Стеклянную оптическую оболочку и наружное полимерное покрытие легко перепутать. В обычном стеклянном волокне оболочка относится к световоду, а покрытие защищает его снаружи. Это разделение показано в справочнике Fiber Optic Association.
Потери света и обрыв - разные события
Волокно может оставаться целым, но пропускать меньше света из-за изгиба. В техническом документе Corning механическая надёжность и оптические потери прямо рассматриваются как разные ограничения. Отсутствие обрыва не заменяет проверку передачи. Corning об изгибах.
| Что происходит | Что меняется | Почему различие полезно |
|---|---|---|
| Макроизгиб | Нить образует заметную дугу или петлю; потери могут увеличиться | Целое стекло не исключает потерь |
| Микроперегибы | Возникают мелкие локальные деформации, например от неравномерного давления | Внешне плавная укладка ещё не описывает все воздействия |
| Разрушение стекла | Нарушается целостность нити | Это механическое повреждение, а не название разновидности изгибных потерь |

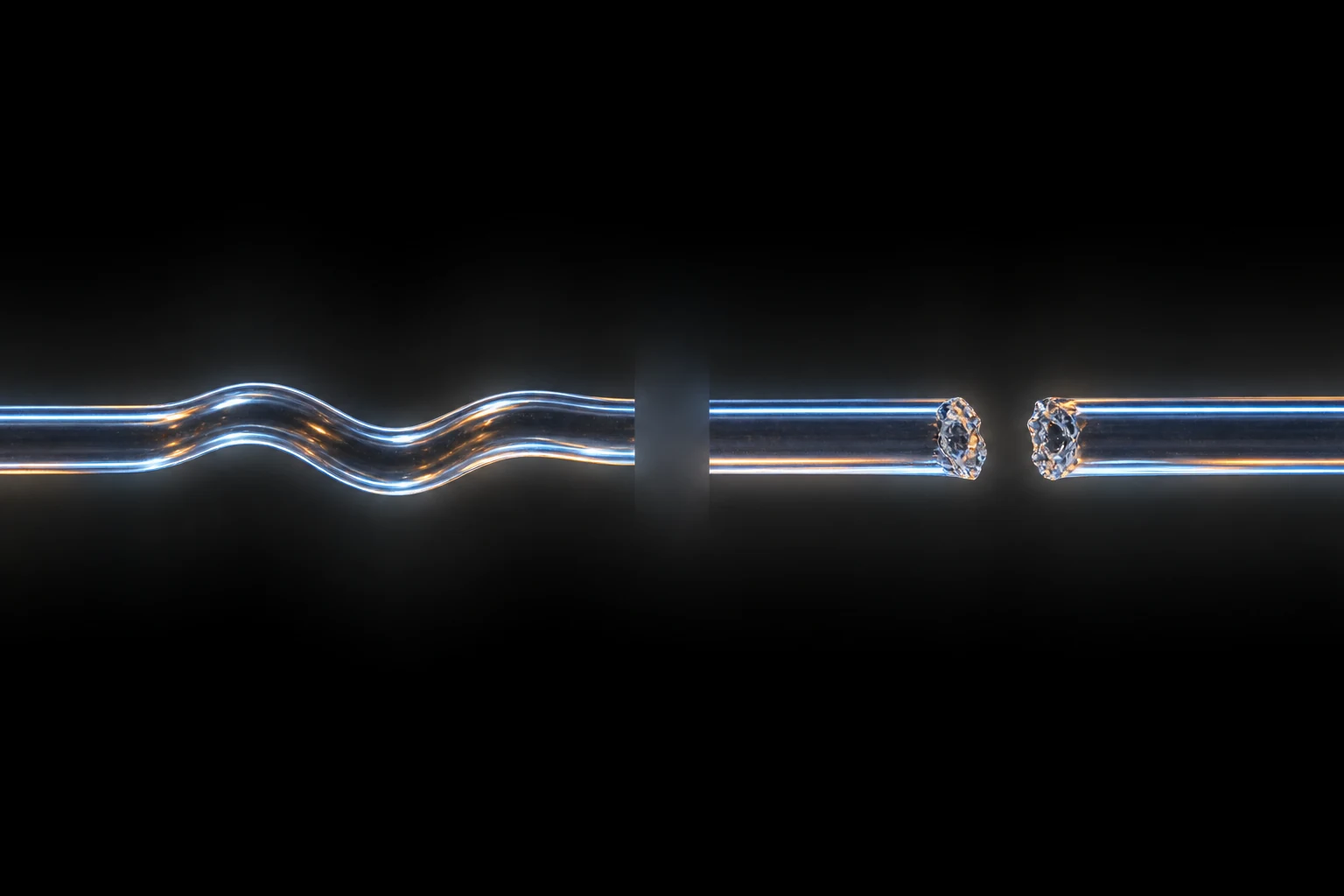

Микроперегиб и микротрещина тоже обозначают разные вещи. Первый термин описывает форму волокна, второй относится к дефекту материала. Оптический эффект малых деформаций объяснён в технической записке OFS, а общий принцип световода разобран в статье как свет передаёт данные.
Почему волокно может сломаться позже
Под постоянным напряжением поверхностная трещина может расти со временем. Влага участвует в разрушении связей на её вершине. Такой процесс называют статической усталостью: для него не требуется многократно сгибать нить. Механизм описан в обзоре надёжности Corning.
Отсюда практический вывод: короткая демонстрация изгиба не доказывает надёжность при длительной нагрузке. В оценках Corning учитываются продолжительность изгиба и состояние поверхности. Дополнительное растяжение или кручение требует отдельного рассмотрения. Таблицы для неповреждённого волокна нельзя автоматически применять к участку со снятым покрытием. Ограничения оценки изгибов.
Что искать в характеристиках вместо слова «гибкое»
Сначала определите, что вы сравниваете: волокно в покрытии или готовый кабель. По объяснению Fiber Optic Association, кабель добавляет защитные слои и силовые элементы. Его механические свойства зависят от всей конструкции. Поэтому требование к кабелю нельзя без проверки переносить на отдельную нить. FOA о конструкции кабелей.
Для чтения документации пригодится такой список:
- К какому изделию относится указанный радиус изгиба оптоволокна: к нити, кабелю или готовому шнуру с разъёмами.
- Для каких условий он задан: кратковременное воздействие, длительное размещение, наличие растягивающей нагрузки.
- Что именно проверено при этом изгибе: оптические потери или механическая надёжность.
- Какое состояние покрытия предполагается и есть ли отдельные ограничения для соединений.
Особенно внимательно читайте слово «изгибостойкое». Рекомендация ITU-T G.657 описывает одномодовые волокна и кабели с уменьшенной чувствительностью к потерям на изгибе. По объяснению FOA, для уменьшения таких потерь изменяют оптический профиль стекла, то есть распределение показателя преломления. FOA об изгибостойком волокне.
Из такой маркировки нельзя получить обещание, что стекло никогда не сломается. Покупательский вопрос остаётся конкретным: какие характеристики заявлены для выбранного изделия и при каких условиях.
Частые вопросы
Гнётся стекло или только пластик вокруг него?
Изгибается сама стеклянная нить. Полимерное покрытие защищает её поверхность и смягчает локальные воздействия. Способность стекла упруго деформироваться сохраняется внутри покрытия; полимер не заменяет стеклянную часть световода.
Если связь ухудшилась на изгибе, волокно уже надломлено?
По одному ухудшению передачи такой вывод сделать нельзя. Изгибные потери возможны при целой нити. Для вывода об обрыве нужна проверка линии; название симптома ещё не устанавливает причину.
Можно ли задать один безопасный радиус для любого оптоволокна?
Нет. Нужно знать изделие, условия воздействия и критерий допустимости. Число без пояснения, относится ли оно к потерям света или механической надёжности, не даёт полного ответа.
Изгибостойкое волокно G.657 невозможно сломать?
Можно сломать. Уменьшенная чувствительность к оптическим потерям не отменяет механических ограничений стекла. Обозначение стандарта не заменяет документацию изготовителя на волокно и готовый кабель.
Можно ли считать участок без покрытия таким же прочным?
Автоматически переносить на него характеристики защищённой нити нельзя. Покрытие сохраняет поверхность стекла, а рекомендации Corning по тесным изгибам отдельно исключают участки, с которых оно снято.
Для сравнения вариантов по документации прочитайте что означает G.657.A2 и чего маркировка не сообщает. Это следующий шаг после понимания того, почему оптоволокно гнется.
