Как оптический рефлектометр получает расстояние
Аббревиатура OTDR обозначает оптический рефлектометр временной области. Свет возвращается к нему двумя путями.

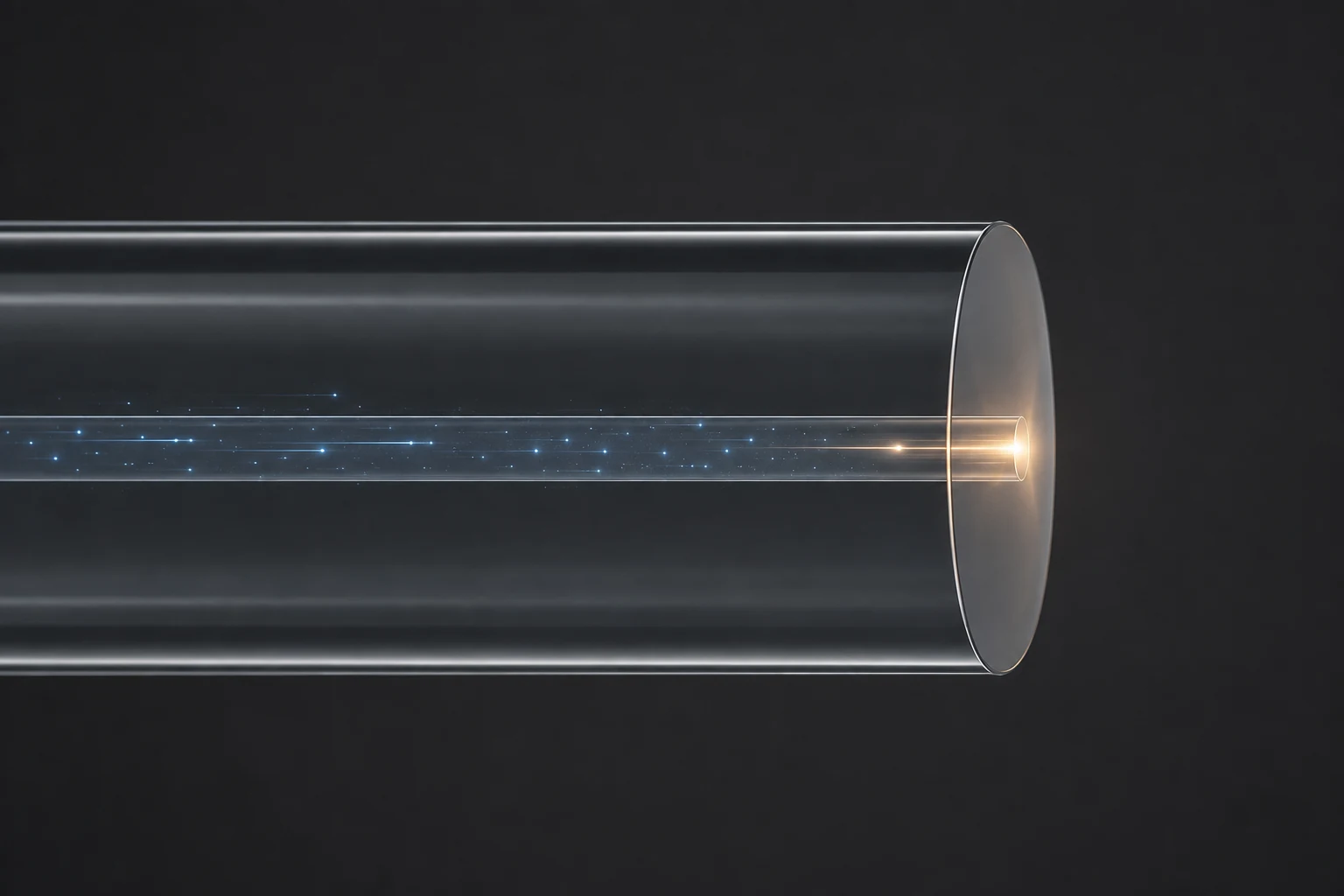

Внутри стекла часть света рассеивается, и небольшая доля идёт обратно к прибору. Это релеевское обратное рассеяние. Оно возникает вдоль волокна, поэтому прибор получает сведения даже об участках без соединений. На резкой оптической границе, например между стеклом и воздухом, появляется отражение Френеля. Оно может дать заметный пик. Эти механизмы описывает EXFO.
До удалённого участка импульс идёт дольше, и обратному свету тоже нужно время. Прибор учитывает путь туда и обратно и скорость распространения света в стекле. Для перевода задержки в метры ему нужны данные о показателе преломления волокна. Ошибка в этих данных смещает расстояния на экране. Принцип пересчёта приведён в руководстве VIAVI по оптическим измерениям, раздел 3.3.2.
Тестовый импульс даёт сведения о физическом состоянии линии. О том, как свет несёт полезную информацию при обычной работе связи, читайте в статье «Как свет передаёт данные».
Как читать рефлектограмму
По горизонтали отложено расстояние вдоль волокна. По вертикали показан относительный уровень сигнала в децибелах, дБ. Постепенно снижающийся участок графика связан с затуханием вдоль волокна. Локальные изменения на нём называют событиями. У события есть положение; отдельно оценивают его потери и отражение.
| Форма на графике | Что она помогает увидеть | Чего по ней одной не узнать |
|---|---|---|
| Плавный наклон вниз | Распределённое затухание участка | Есть ли дальше скрытое повреждение |
| Ступень вниз без заметного пика | Локальные потери, например на сварном соединении или изгибе | Какова точная причина этих потерь |
| Пик с последующим снижением уровня | Отражающее событие, например разъёмное соединение | Исправно ли соединение по всем требованиям |
| Переход к шуму | Полезный возврат дальше не различим | Закончилась ли физически линия |
Такое чтение форм опирается на разбор рефлектограмм Fluke Networks. Пик связан с возвратом света от границы. Потери оценивают по изменению уровня трассы вокруг события, поэтому высоту пика нельзя читать как величину потерь.
Когда конец графика означает обрыв
Подозрение возникает, когда видимая трасса заканчивается раньше известного конца линии. Но рядом может оказаться разомкнутое соединение. Сильный изгиб или соединение с большими потерями тоже способны выглядеть для прибора как конец. Такие неоднозначные случаи перечисляет Fluke Networks в разборе ошибок OTDR.
Поэтому надпись «конец волокна» в автоматической таблице ещё оставляет вопрос о причине. Если в документации на этом расстоянии есть разъём, его положение помогает объяснить событие. Если раньше график продолжался дальше, сравнение с исходной записью позволяет выделить изменившийся участок. Сам по себе новый конец не сообщает, кто или что повредило кабель.
У обрыва бывает и слабое отражение. В примерах Fiber Optic Association ровный торец даёт высокий пик, а раздробленный конец почти не отражает свет обратно. Поэтому отсутствие выраженного пика не исключает обрыв. Это ограничение особенно полезно помнить, когда учебная картинка с одним высоким пиком кажется универсальным образцом.
Что мешает увидеть повреждение
После сильного отражения приёмнику требуется время для восстановления. Соответствующий участок расстояния называют мёртвой зоной. Близкое следующее событие может скрыться в отклике предыдущего.
Для мёртвой зоны указывают две характеристики. Мёртвая зона по событию описывает возможность различить соседние события. Мёртвая зона по затуханию относится к возможности измерить потери. Прибор может показать два события, но ещё не разделять их потери. В спецификации длину этих зон указывают для определённых условий измерения; автоматически переносить число на любую линию нельзя. Это подробно поясняет Fluke Networks.
Есть и другой предел: вернувшийся свет может оказаться слишком слабым на фоне шума. Динамический диапазон характеризует доступный прибору диапазон потерь. По мере приближения трассы к шумовому уровню различать события сложнее. Длинная шкала на экране сама по себе не означает, что вся показанная длина достоверно измерена. См. VIAVI, раздел 3.4.1.
Даже отчётливо видимое событие иногда вводит в заблуждение. Стык разных волокон способен выглядеть как небольшое усиление из-за различия обратного рассеяния. Сам стык свет не усиливает. VIAVI разбирает этот эффект как причину сопоставлять результаты с разных сторон линии. Для оценки изгиба полезно отдельно понимать, почему оптоволокно гнётся и где заканчивается его гибкость.
Как расстояние связывают с местом на трассе
Расстояние по стеклянной нити может отличаться от расстояния вдоль проложенного кабеля. Влияют запасы кабеля и укладка волокна внутри него. В руководстве VIAVI ONMS, раздел о переводе оптических длин в физические, эти причины рассматриваются отдельно от самого измерения.
Отсюда практический вывод для владельца линии: число метров в отчёте нужно сопоставить с её документацией. Полезны сведения о расположении соединений и запасов, а также исходная рефлектограмма. Одинаковая оптическая длина без такой привязки не задаёт единственную точку на местности.
Вводное волокно между прибором и линией помогает оценить первое соединение, а приёмное на дальнем конце - последнее. С ними полная запись может быть длиннее проверяемой линии. Их роль описана в материале Fluke Networks.
В отчёте стоит искать ответы на четыре вопроса:
- Какое волокно проверяли и с какой стороны?
- От какой точки отсчитано расстояние?
- Учтены ли дополнительные измерительные участки?
- С какими соединениями на схеме сопоставлены события?
Этот список помогает понять результат без попытки подобрать настройки прибора по чужой рефлектограмме.
Вопросы о поиске обрыва
Достаточно ли доступа с одного конца?
Для получения рефлектограммы доступ с одного конца позволяет послать импульс и принять возвращающийся свет. Полнота оценки зависит от линии. Встречное измерение помогает разбирать скрытые события и особенности оценки потерь на стыках. Эти задачи различает VIAVI.
Может ли обрыв быть без высокого пика?
Да. По приведённым выше примерам FOA, неровный или раздробленный конец может почти не давать отражения. Поэтому при анализе смотрят, где исчезает полезная трасса, и сопоставляют её с известной длиной. Требование обязательно увидеть высокий пик способно привести к ошибочному выводу.
Можно ли назвать универсальную точность в метрах?
Нет. Число зависит от характеристик прибора, данных о волокне и условий измерения. Дополнительно остаётся привязка оптической длины к проложенной трассе. Точность отображения числа и возможность различить два близких события тоже нельзя считать одной характеристикой. Эти ограничения разобраны в справочнике FOA.
Чем рефлектометр отличается от измерителя мощности?
Измеритель мощности сообщает уровень света в точке измерения. В паре с источником он нужен для проверки вносимых потерь линии. OTDR показывает, как события расположены по её длине. Поэтому измерение суммарных потерь и поиск места дефекта дополняют друг друга. См. сравнение задач у VIAVI.
Можно ли доверять автоматической карте событий?
Она упрощает чтение результата, но причина события всё равно требует проверки. Например, большие потери могут быть распознаны как конец раньше физического окончания кабеля. Поэтому значок на карте сопоставляют с самой рефлектограммой и схемой линии; примеры таких случаев приведены в разборе Fluke Networks выше.
Что посмотреть в отчёте перед выводом
Если оптический рефлектометр указал подозрительное событие, попросите показать его на графике вместе с точкой отсчёта расстояния и соответствующим участком схемы. Так обсуждение будет касаться конкретного места и признака неисправности. Чтобы понимать, какие штатные события встречаются в линии, прочитайте материал о сварке оптоволокна и разъёмном соединении.
